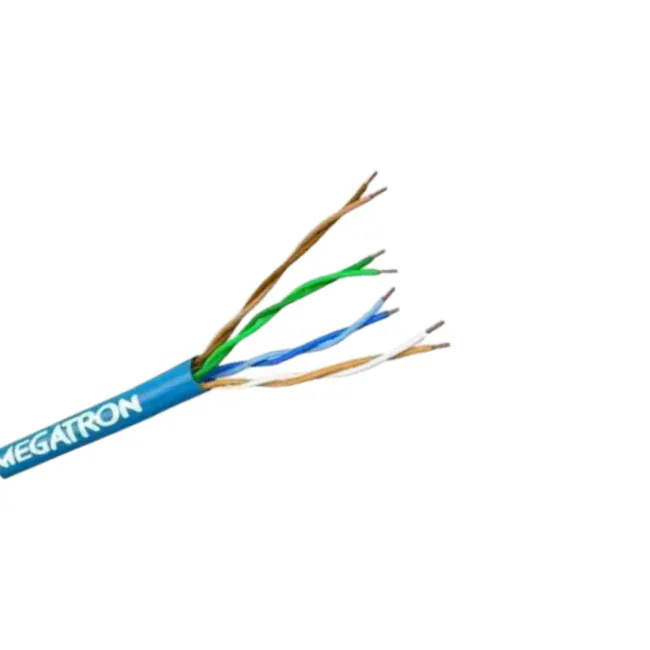

Cabo CFTV Megatron 4PX 24AWG Ultra 300M

A

B

D

E

F

G

H

I

J

K

L

N

O

P

Q

R

U

V

W

X

X
X-Cell

Z

#

#
3M

Especificações
Ncm	85444900
Origem	5 - Nacional, mercadoria ou bem com conteúdo de Importação inferior ou igual a 40%
Múltiplo	1
Especificações Técnicas	CONSTRUÇÃO Condutor: Fios de aluminio cobreado. Isolação: Polietileno de alta densidade Cobertura: Composto de PVC 70°C nas cores Azul, Branco, Cinza e Preto. NORMA APLICÁVEL ATO 8210 ANATEL Condutor: fios de aluminio cobreado 4x0,51mm (Nominal) Isolação: PEAD $ 0,95mm (Nominal) Espessura da isolação: 0,22mm (Nominal) Cores dos pares: Azul/branco com tarja azul - Laranja/branco com tarja laranja - Verde/branco com tarja verde - Marrom/Branco com tarja marrom Cobertura: PVC 709C © 4,50mm (Nominal) Espessura da cobertura: 0,60mm (Nominal) Gravação: MEGATRON - ULTRA 4PX24AWG CMX - ULTRA - CABO PARA APLICAÇÃO EM CFTV 4 PARES ANATEL 00294-22-03983 Flamabilidade: CMX: Característica de inflamabilidade, indicado para aplicações em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado. Impedância: Frequências de 1 a 100Mhz: 100 ‡ 150 Next (paradiafonia): Frequências de 1 a 100Mhz: Conforme equação NEXT ≥ 32 - 15log (f/100) Tensão Elétrica Aplicada: 2,5KV CC/3 segundos Resistência de Isolamento: Mínima 5000MQx Km Perda de Retorno: Frequências: 1 s f < 20 : 23dB / Frequências: 20 s f < 100: 23-10log(f/20) Massa Liquida: 20,961Kg/km (Nominal)

Especificações

Ncm

85444900

Origem

5 - Nacional, mercadoria ou bem com conteúdo de Importação inferior ou igual a 40%

Múltiplo

Especificações Técnicas

CONSTRUÇÃO
Condutor: Fios de aluminio cobreado.
Isolação: Polietileno de alta densidade
Cobertura: Composto de PVC 70°C nas cores Azul, Branco, Cinza e Preto.
NORMA APLICÁVEL
ATO 8210 ANATEL
Condutor: fios de aluminio cobreado 4x0,51mm (Nominal)
Isolação: PEAD $ 0,95mm (Nominal)
Espessura da isolação: 0,22mm (Nominal)
Cores dos pares: Azul/branco com tarja azul - Laranja/branco com tarja laranja - Verde/branco com tarja verde - Marrom/Branco com tarja marrom
Cobertura: PVC 709C © 4,50mm (Nominal)
Espessura da cobertura: 0,60mm (Nominal)
Gravação: MEGATRON - ULTRA 4PX24AWG CMX - ULTRA - CABO PARA APLICAÇÃO EM CFTV 4 PARES ANATEL 00294-22-03983
Flamabilidade: CMX: Característica de inflamabilidade, indicado para aplicações em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado.
Impedância: Frequências de 1 a 100Mhz: 100 ‡ 150
Next (paradiafonia): Frequências de 1 a 100Mhz: Conforme equação NEXT ≥ 32 - 15log (f/100)
Tensão Elétrica Aplicada: 2,5KV CC/3 segundos
Resistência de Isolamento: Mínima 5000MQx Km
Perda de Retorno: Frequências: 1 s f < 20 : 23dB / Frequências: 20 s f < 100: 23-10log(f/20)
Massa Liquida: 20,961Kg/km (Nominal)
